常州海寶焊割的工程師研究出管口圓距離中間400，人孔距離中間300

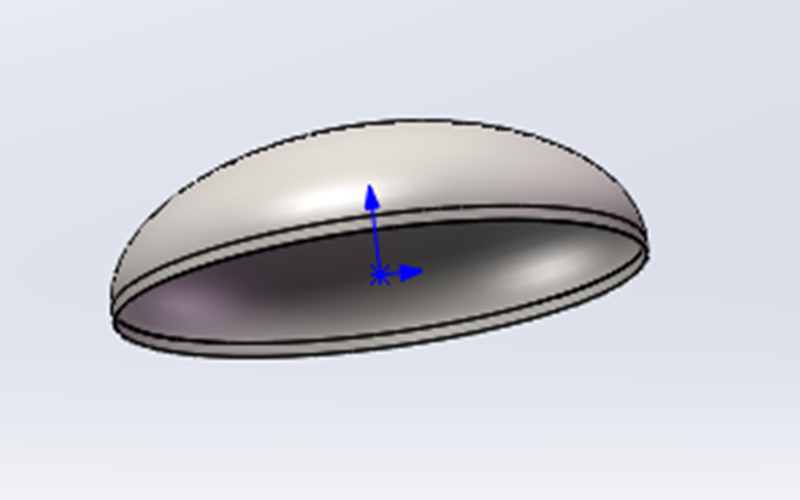

首先在前視基準面上繪制橢圓封頭截面草圖然后生成橢圓封頭（畫法參照相關章節）

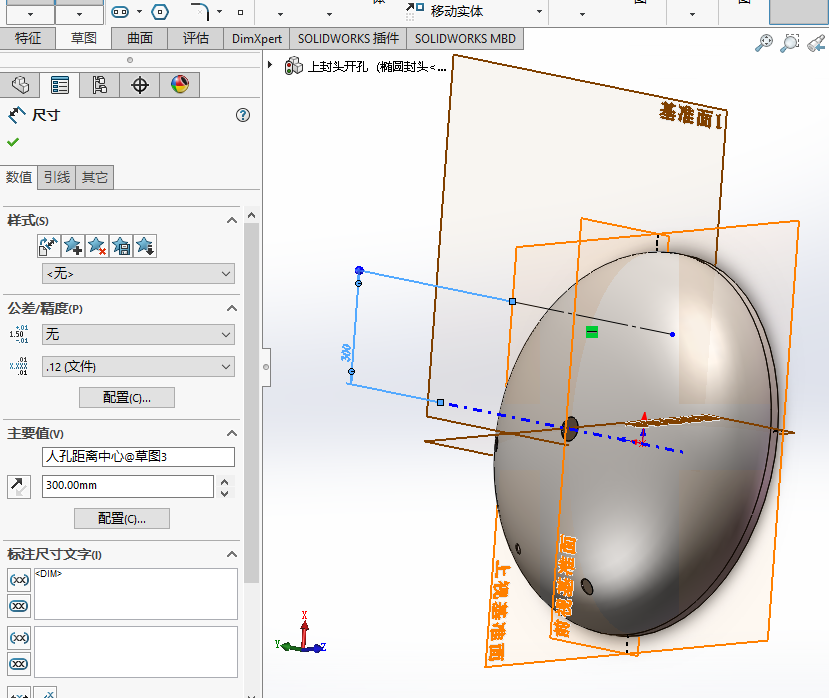

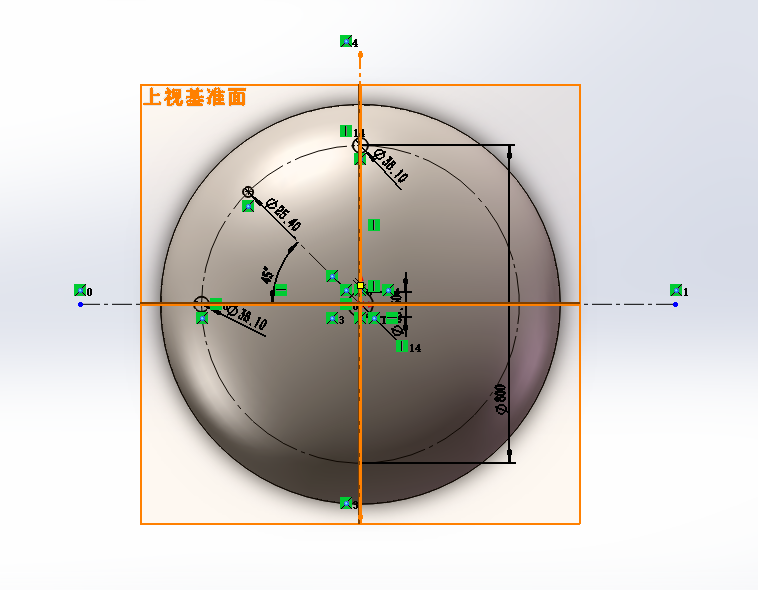

? 在上視基準面上進行繪制

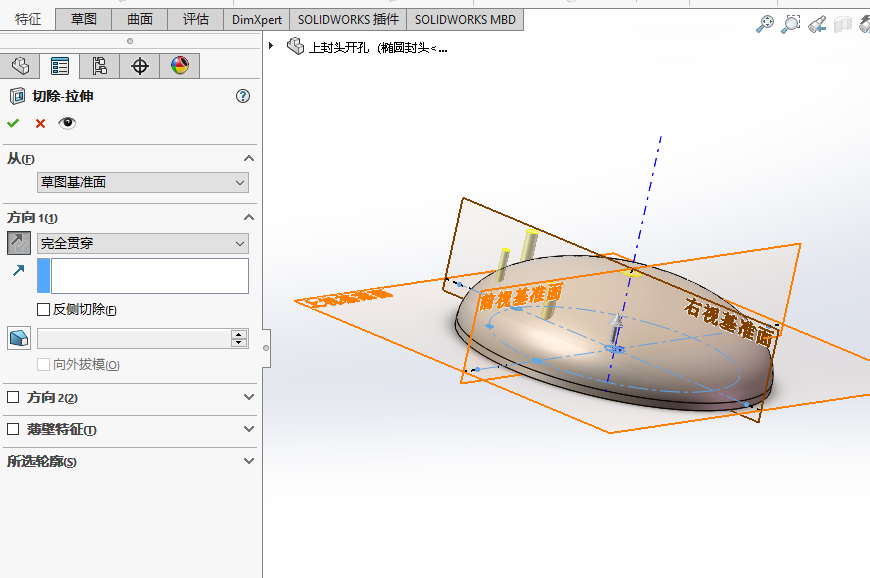

? 以剛剛繪制的草圖進行拉伸切除

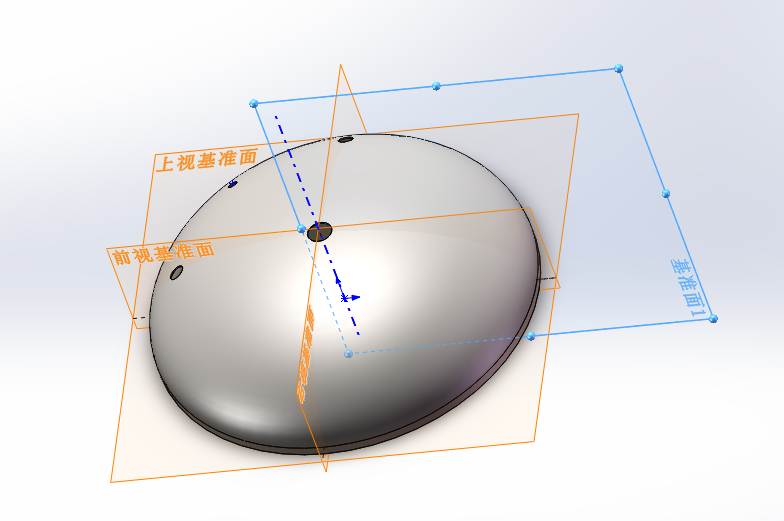

? 建立基準面1

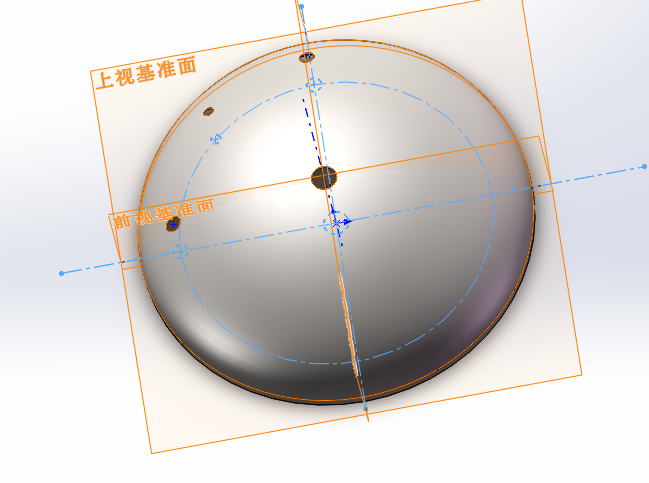

? 在基準面上繪制一條平行于橢圓垂直中的構造線

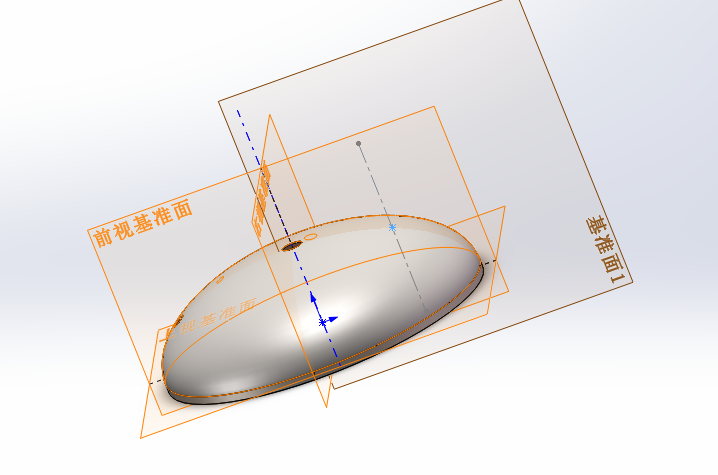

? 選擇3D草繪，繪制一個點，約束點到剛剛在基準面1上繪制的構造線于橢圓外表面上

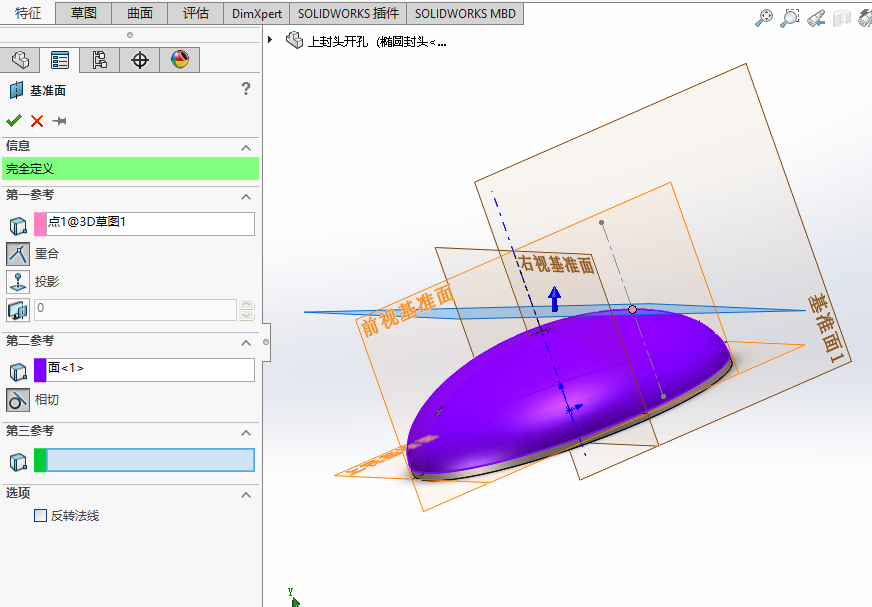

? 以剛剛在3D草繪上繪制的點與橢圓封頭上表面為基準建立一個基礎平面2

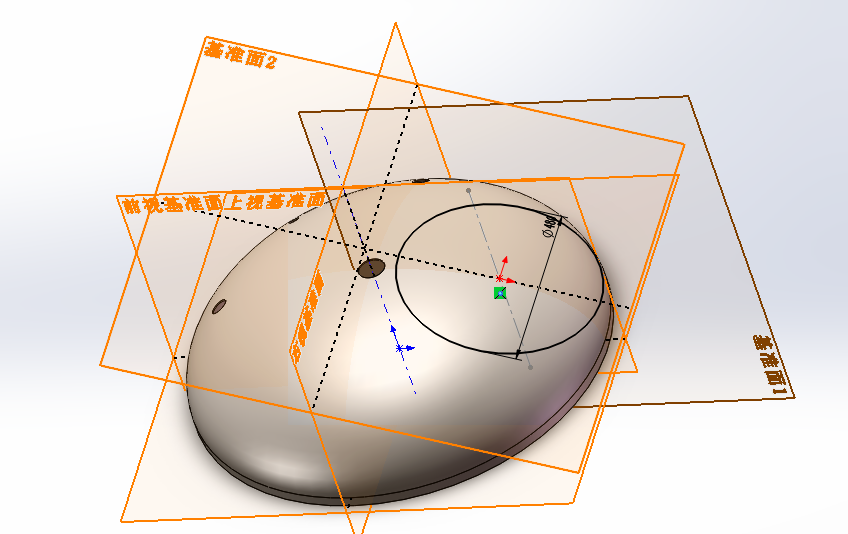

? 選擇剛剛建立的基準面2進行草繪，以3D草繪中繪制的點為圓形作一個Φ480的圓

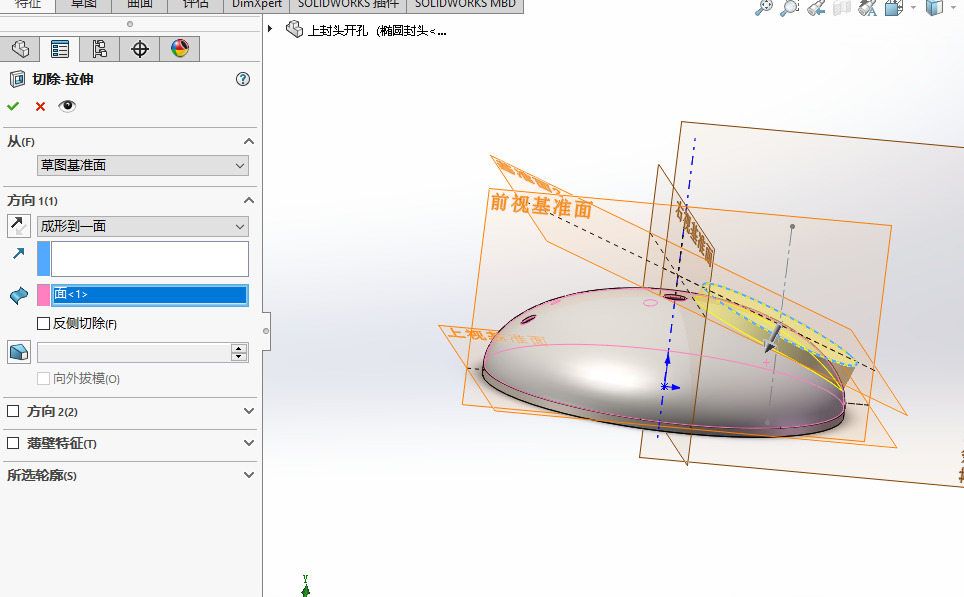

? 以剛剛繪制的Φ480為切除工具拉伸切除

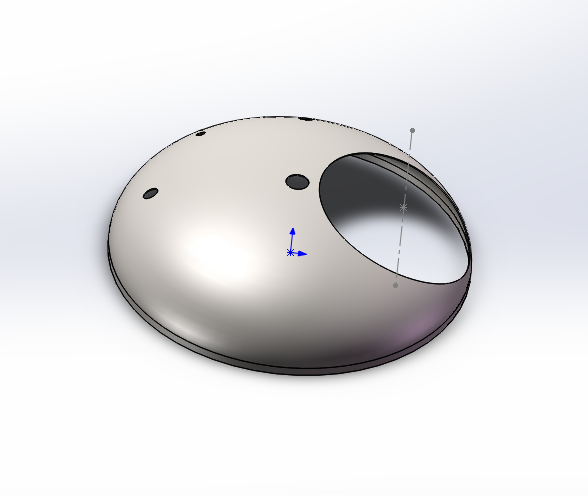

? 然后完成的開孔效果
