結構件焊接機器人
常州市海寶焊割有限公司是國內自動化焊接/切割系統供應商，公司以自身的技術實力和完善的服務保障體系服務于工程機械、機車車輛、煤礦機械、鍋爐、石化、食品醫藥、管道建設、電力建設等行業。公司和機器人廠商FANUC強強合作，致力于中厚板結構件制造領域的機器人系統的應用和工藝推廣，針對用戶的具體情況量身定制，提供給用戶性價比高的焊接/切割機器人系統。
技術及商務咨詢：徐經理 13306125296


貴公司向常州市海寶焊割有限公司（甲方）擬訂購焊接機器人自動化焊接工作站。用于料斗等工件的自動化焊接工作。由甲方進行設備的設計、制造、安裝和調試，設備驗收合格后一次性交付乙方使用。經雙方友好協商，現擬定技術方案如下。

一、系統概要

本機器人焊接系統由一臺 FANUC M-10ia/8L機器人大運動半徑為2038mm，兩套機器人外部軸翻轉變位機，一套4米長度的機器人行走地軌，機械夾緊定位工裝，FANUC PM500焊接系統，焊槍清槍裝置，賓采爾焊槍套件，安全防護及電氣控制系統等組成。每臺工作站可協調聯動的總軸數為8軸，機器人安裝，安全、可靠。可以滿足長度3米的結構件，長度500mm-5500mm以內。管直徑50-630mm內的管法蘭焊接。

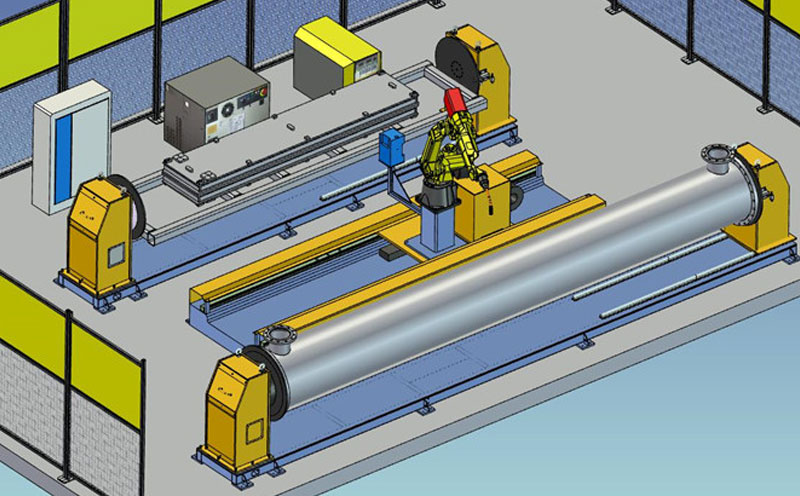

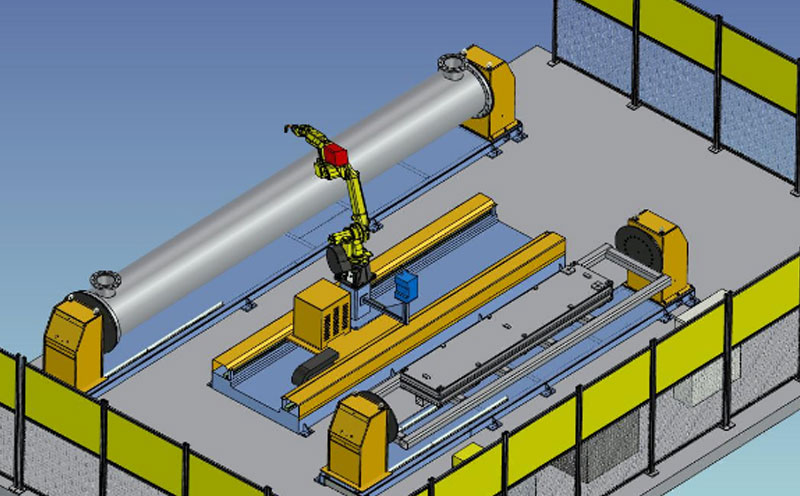

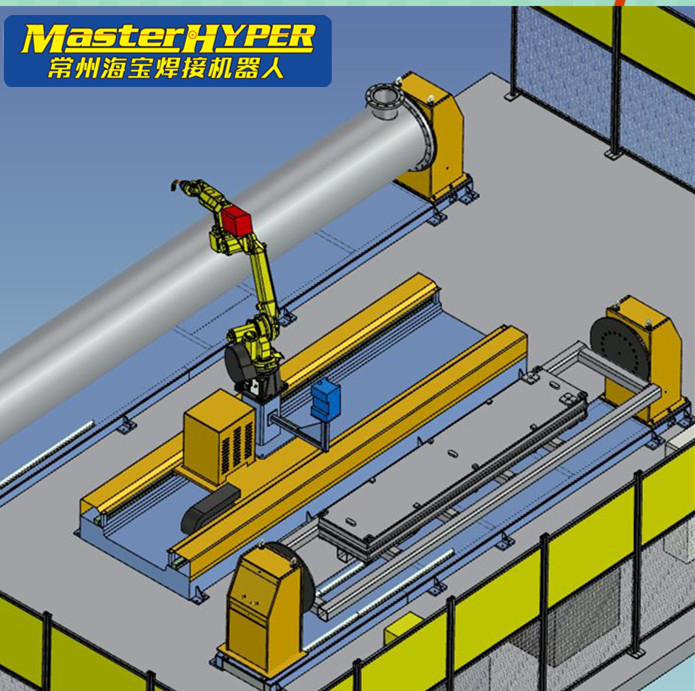

一、系統方案圖

五、供貨范圍

序號	部件	名稱	單位	數量	備注
1	機器人系統	M-10ia/8L機器人本體；	套	1	FANUC
		R-30iB 控制器 B-CAB 型柜及控制電纜；	套
		弧焊軟件包，焊縫尋位，電弧跟蹤等功能；	套
		彩色示教器及 20m 柔性電纜；	套
		2臺機器人外部軸翻轉變位機+4米行走地軌	套
2	焊接系統	FANUC PM500專用氣保焊電源	套	1	FANUC
		外置送絲機 VR11000；	套
		保護氣檢測開關，減壓閥，流量計；	套
		氣管，控制電纜；	套
		送絲桶裝附件等。	套
3	焊槍套件	賓采爾500焊槍，機器人中空手腕	套	1	賓采爾
		安裝模塊及夾絲機構；	套
		焊槍槍纜，槍纜支架及附件等。	套
		鎖緊氣缸，電磁閥，氣管，接頭；	套
4	電氣控制及安全防護系統	PMC 軟件編程；	套	1	Master Hyper
		電氣控制柜，控制電纜及線槽；	套
		控制柜弧焊軟件包	套
		三色報警燈，蜂鳴器雙重報警裝置；	套
		電氣防護架及附件等。	套
5	系統 集成	包裝、運輸及保險。	次	1	Master Hyper
		安裝、調試及驗收。	次	1
		培訓至少三位員工能夠獨立操作機器人	次	1
