等離子切割機簡介

等離子弧切割機是借助等離子切割技術對金屬材料進行加工的機械。

等離子切割是利用高溫等離子電弧的熱量使工件切口處的金屬部分或局部熔化(和蒸發)，并借高速等離子的動量排除熔融金屬以形成切口的一種加工方法。

特點

1.全自動與半自動裁切雙模式選擇

2.數字精確控制切割長度

3.操作方便

特點介紹

等離子切割機配合不同的工作氣體可以切割各種氧氣切割難以切割的金屬，尤其是對于有色金屬（不銹鋼、碳鋼、鋁、銅、鈦、鎳）切割效果更佳；其主要優點在于切割厚度不大的金屬的時候，等離子切割速度快，尤其在切割普通碳素鋼薄板時，速度可達氧切割法的5~6倍、切割面光潔、熱變形小、幾乎沒有熱影響區。

等離子切割機發展到目前，可采用的工作氣體（工作氣體是等離子弧的導電介質，又是攜熱體，同時還要排除切口中的熔融金屬）對等離子弧的切割特性以及切割質量、速度都有明顯的影響。常用的等離子弧工作氣體有氬、氫、氮、氧、空氣、水蒸氣以及某些混合氣體。

等離子切割機廣泛運用于汽車、機車、壓力容器、化工機械、核工業、通用機械、工程機械、鋼結構等各行各業！

通過從水蒸氣中獲取等離子這樣安全，簡便，有效，多功能且環保的方法對0.3mm以上厚度的金屬進行熱加工處理（切割，熔焊，釬焊，淬火，噴涂等等），這在金屬加工工業史上實屬首創。

等離子產品“Multiplaz 3500”由等離子射槍與機箱組成，總重共9公斤。 等離子設備工作過程的本質是這樣的： 射槍內部噴嘴（陽極）與電極（陰極）間產生電弧，使其間的濕氣發生電離，從而達到等離子的狀態。此時電離的蒸氣受內部產生的壓強以等離子射束的形式噴出噴嘴，其溫度為8 000°С左右。借此對非燃材料進行切割，焊接，熔焊以及其他形式的熱處理加工。

結構性能

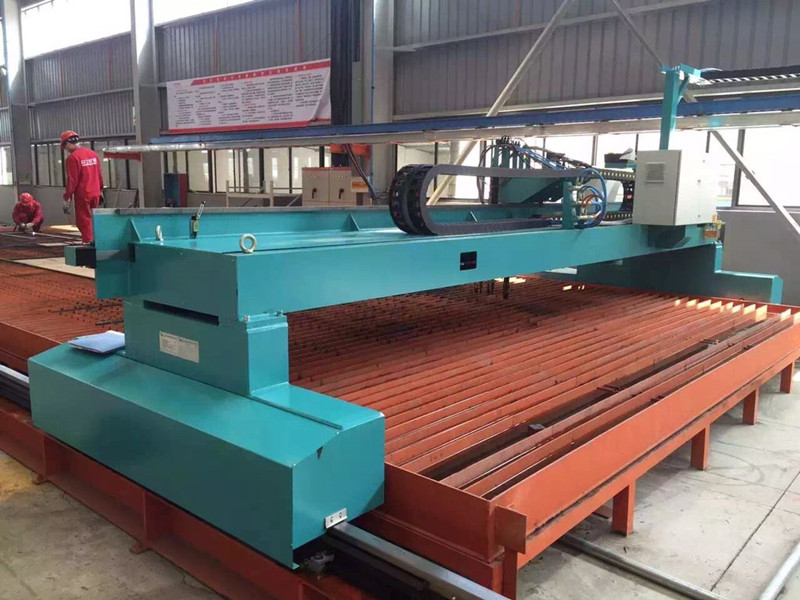

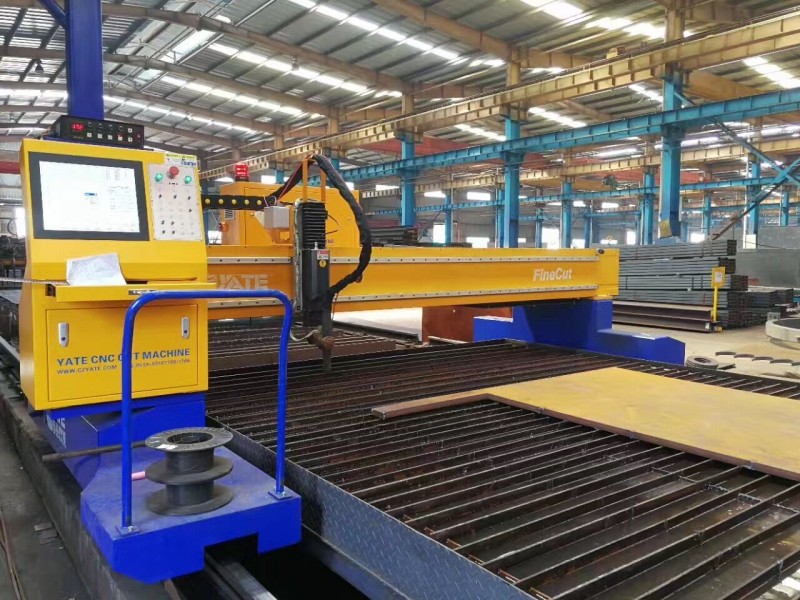

機械結構

1.機架采用全焊接結構，堅固合理，操作簡單，持久耐用。

2.切割速度快，精度高。切割口小，整齊，無掉渣現象。在傳統的數控系統的基礎上，改進了切割用的控制方式，避免了二次修整加工。

3.適用于低炭鋼板、銅板、鐵板、鋁板、鍍鋅板、鈦金板等金屬板材。

4.數控系統配置高。自動引弧，性能穩定，引弧成功率達到99﹪以上。

5.支持文泰、北航海爾、ARTCAM、Type3等軟件生成的標準G代碼路徑文件。控制系統采用U盤交換加工文件，操作方便快捷

性能參數

加工材料：鐵板、鋁板、鍍鋅板、白鋼板、鈦金板

加工厚度：0.2－15mm

切割速度：0-8000mm/min

功率：8.5KW

輸入電壓：3相380V

電源頻率：50HZ

等離子電流：60A

文件傳輸方式：USB接口

工作方式：非接觸式引弧

工作原理

等離子是加熱到極高溫度并被高度電離的氣體，它將電弧功率將轉移到工件上，高熱量使工件熔化并被吹掉，形成等離子弧切割的工作狀態。

壓縮空氣進入割炬后由氣室分配兩路，即形成等離子氣體及輔助氣體。等離子氣體弧起熔化金屬作用，而輔助氣體則冷卻割炬的各個部件并吹掉已熔化的金屬。

切割電源包括主電路及控制電路兩部分，電氣原理：主電路包括接觸器，高漏抗的三相電源變壓器，三相橋式整流器，高頻引弧線圈及保護元件等組成。由高漏抗引成陡將的電源外特性。控制電路通過割炬上的按鈕開關來完成整個切割工藝過程：

預通氣—主電路供電—高頻引弧—切割過程—息弧—停止。

主電路的供電由接觸器控制；氣體的通短由電磁閥控制；由控制電路控制高頻振蕩器引燃電弧，并在電弧建立后使高頻停止工作。

此外，控制電路尚具備以下內部鎖定功能：熱控開關動作，停止工作。

切割規范

1．空載電壓和弧柱電壓

等離子切割電源，必須具有足夠高的空載電壓，才能容易引弧和使等離子弧穩定燃燒。空載電壓一般為120-600V，而弧柱電壓一般為空載電壓的一半。提高弧柱電壓，能明顯地增加等離子弧的功率，因而能提高切割速度和切割更大厚度的金屬板材。弧柱電壓往往通過調節氣體流量和加大電極內縮量未達到，但弧柱電壓不能超過空載電壓的65%，否則會使等離子弧不穩定。

2．切割電流

增加切割電流同樣能提高等離子弧的功率，但它受到至大允許電流的限制，否則會使等離子弧柱變粗、割縫寬度增加、電極壽命下降。

3．氣體流量

增加氣本流量既能提高弧柱電壓，又能增強對弧柱的壓縮作用而使等離子弧能量更加集中、噴射力更強，因而可提高切割速度和質量。但氣體流量過大，反而會使弧柱變短，損失熱量增加，使切割能力減弱，直至使切割過程不能正常進行。

4．電極內縮量

所謂內縮量是指電極到割嘴端面的距離，合適的距離可以使電弧在割嘴內得到良好的壓縮，獲得能量集中、溫度高的等離子弧而進行有效的切割。距離過大或過小，會使電極嚴重?zé)龘p、割嘴燒壞和切割能力下降。內縮量一般取8-11mm。

5．割嘴高度

割嘴高度是指割嘴端面至被割工件表面的距離。該距離一般為4~10mm。它與電極內縮量一樣，距離要合適才能充分發揮等離子弧的切割效率，否則會使切割效率和切割質量下降或使割嘴燒壞。

6．切割速度

以上各種因素直接影響等離子弧的壓縮效應，也就是影響等離子弧的溫度和能量密度，而等離子弧的高溫、高能量決定著切割速度，所以以上的各種因素均與切割速度有關。在保證切割質量的前提下，應盡可能的提高切割速度。這不僅提高生產率，而且能減少被割零件的變形量和割縫區的熱影響區域。若切割速度不合適，其效果相反，而且會使粘渣增加，切割質量下降。
