鋁模板機器人焊接方案
- 常州市海寶焊割有限公司是國內自動化焊接機器人供應商，公司以自身的技術實力和服務保障體系服務于工程機械、機車車輛、煤礦機械、鍋爐、石化、食品醫藥、管道建設、電力建設等行業。公司和機器人廠商FANUC強強合作，致力于中厚板結構件制造領域的機器人系統的應用和工藝推廣，針對用戶的具體情況量身定制，提供給用戶性價比高的焊接/切割機器人系統。邵經理：177-5158-3908
- 技術及商務咨詢：徐經理 13306125296

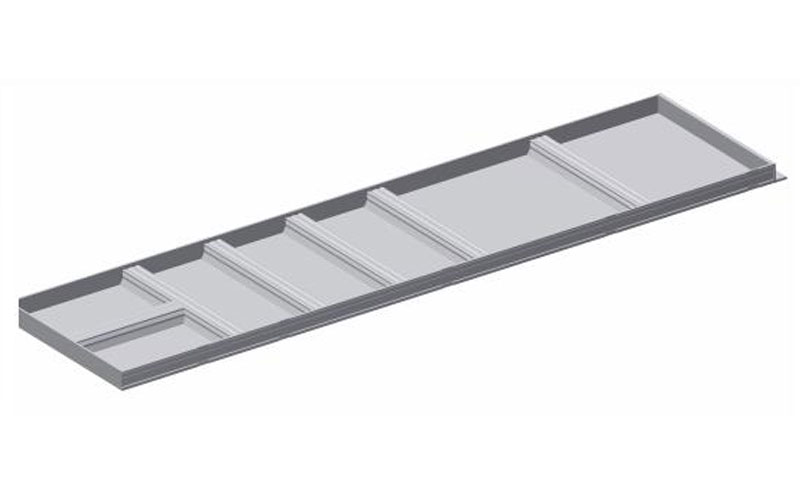

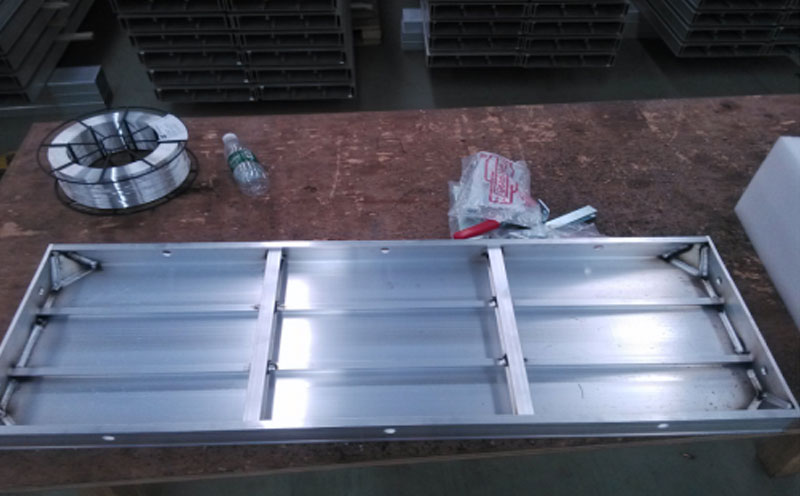

1.1 鋁模板工件實物圖
2.2工件的焊接要求：
2.2.1 氣體保護電弧焊接(MIG、MAG)。
2.2.2 焊接牢固，無設備自身原因?qū)е碌臍饪住A渣、裂紋、咬邊、漏焊等焊接缺陷。
2.2.3 焊縫均勻平整、無焊瘤等外觀缺陷。
2.2.4 焊縫尺寸應符合圖紙及技術要求 。
2.3工件參數條件
1) 工件材料：鋁合金；
2) 材料厚度：3-6MM;
3) 焊縫形式：平焊、角焊縫。
4) 工件重量：小于50kg
5) 工件外形尺寸：固定型號，參考圖紙。
2.4焊接工藝條件
1）高純氬氣體保護。
2）工件不應被油、銹等污染。
3) 保證工件原材料的下料精度及組對精度符合技術協議及圖紙要求。
一、 機器人焊接單元概述
1．機器人焊接系統概述：
本機器人焊接單元可以24小時連續作業，跟人工作業相比，其效率、質量、穩定性等有很大提高。同時海寶公司提供的該款機器人產品具備后續升級擴展能力，預留30多個IO 接口以備后續升級。
該系統為雙機器人焊接系統，工位工裝夾具上實現工件的點焊組對和焊接，確保工件能匹配焊接，以極大化提高機器人生產效率。
系統配置主要由兩臺進口弧焊機器人、兩臺焊接電源、兩套機器人焊槍系統、兩套焊接平臺、兩套氣動工裝夾具、一套集成控制系統、一套安全防護護欄等組成。
2．機器人焊接系統集成設備配置表：
序號 | 名 稱 | 規 格 | 品 牌 | 數量 | 單位 | 備注 |
1 | 焊接機器人（含底座） | R-0iB 臂展1437mm負載3KG | FANUC（發那科） | 2 | 套 | |
2 | 焊接電源 | Artsen-PM 400A | 麥格米特 | 2 | 臺 | 鋁合金專用焊機 |
3 | 機器人焊槍 | 水冷焊槍 | MASTERHYPER | 2 | 套 | |
4 | 冷卻水箱 | MASTERHYPER | 2 | 套 | ||
5 | 系統集成及控制 | MASTERHYPER | 1 | 套 | ||
6 | 焊接平臺 | MASTERHYPER | 2 | 套 | ||
7 | 安裝調試及培訓 | MASTERHYPER | 1 | 期 | ||
8 | 工裝夾具 | 氣動工裝 | MASTERHYPER | 2 | 套 | 氣動工裝夾具 |
9 | 配件 | MASTERHYPER | 1 | 套 | 詳見清單 | |
10 | 運輸及保險 | MASTERHYPER | 1 | 次 |

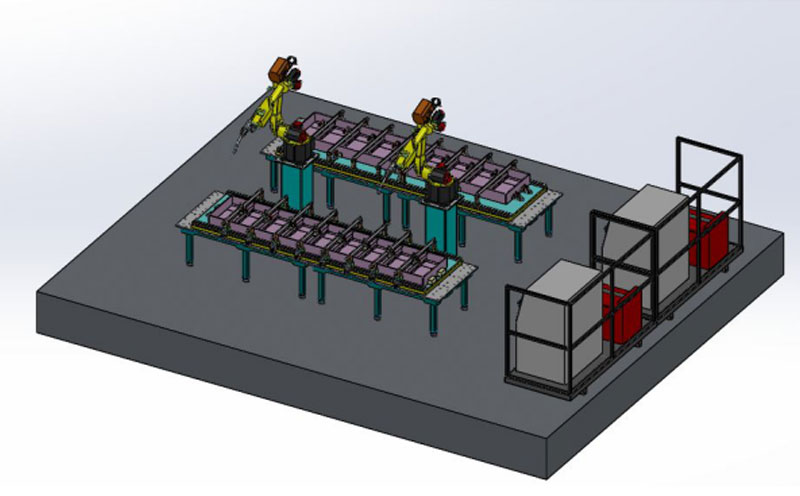

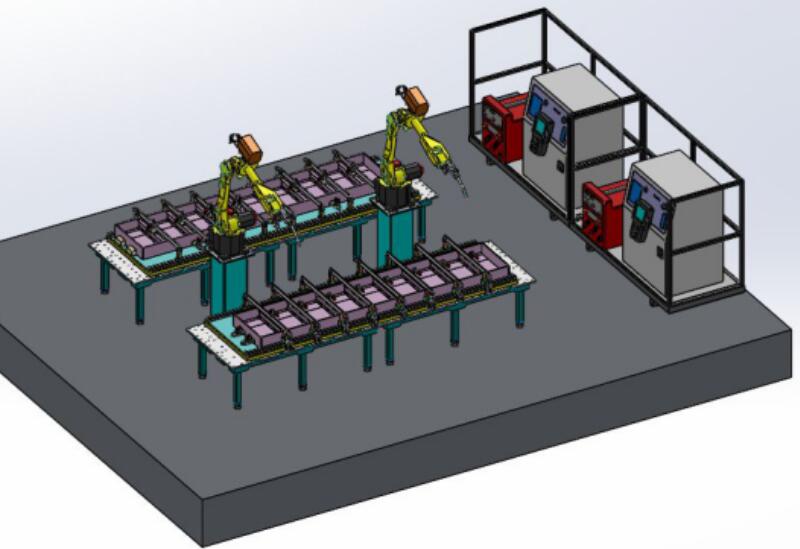

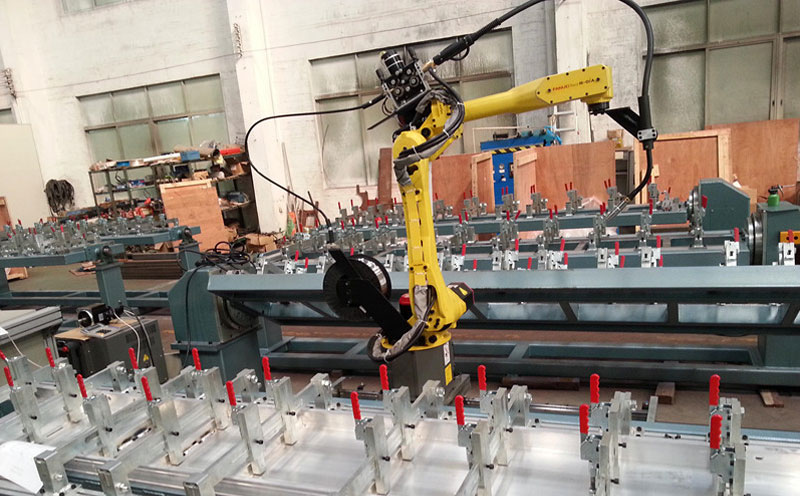

3．鋁模板設備演示圖如下：
主視向前左45度軸側圖

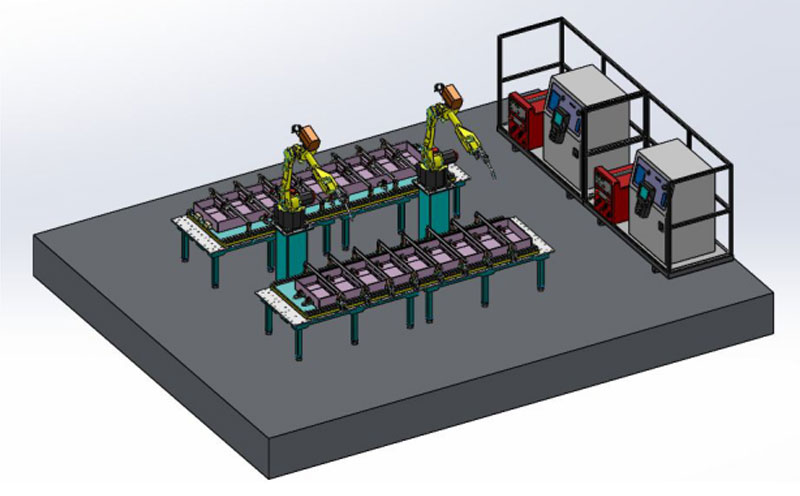

鋁模板焊接機器人主視向前右45度軸側圖
4．鋁模板焊接機器人參數
機器人型號 | R-0iB | |
軸數 | 6 axes | |
極大運動半徑 | 1437mm | |
極大負載 | 3kg | |
運動范圍 | J1 | 5.93rad (340deg) |
J2 | 4.54rad (260deg) | |
J3 | 8.00rad (458deg) | |
J4 | 6.98rad (400deg) | |
J5 | 6.28rad (360deg) | |
J6 | 15.71rad (900deg) | |
極大運動速度 | J1 | 3.40rad/s (195deg/s) |
J2 | 3.05rad/s (175deg/s) | |
J3 | 3.14rad/s (180deg/s) | |
J4 | 6.28rad/s (360deg/s) | |
J5 | 6.28rad/s (360deg/s) | |
J6 | 9.60rad/s (550deg/s) | |
允許的負載力矩 | J4 | 44NM |
J5 | 44NM | |
J6 | 22NM | |
允許的負載慣量 | J4 | 1.04kgm2 |
J5 | 1.04kgm2 | |
J6 | 0.28kgm2 | |
重復精度 | ±0.08mm | |
防護等級 | IP54 | |
噪音 | ＜85dB | |
機械本體重量 | 170kg | |
FANUC R-30iB Mate的特點
機器人的功能已經被全面的提升，通過新的硬件和增強的軟件.
? 提高機器人的基礎性能
通過增強對振動的控制，縮短了循環時間
通過Robot Link 進行連接的同步運動，其可靠性得到提高
? 能控制多個附加軸, 多達40 軸
? 應用軟件的改進
點焊& 伺服槍
弧焊
切割
物品搬運
? 增進了PC-半自動功能
– 縮短了循環時間
– 真實的診斷功能
R-30iB控制器詳細描述：
高性能CPU
? 高性能CPU
? 控制器擁有高性能的通訊功能
–支持2 個以太網端口
? 高性能的伺服數字信號處理
–支持若干軸(極大40 個軸.)
–去除了Vision 系統所需要的PC，并提高了機器人系統的可靠性
數據備份
? 備份機器人數據可通過操作面板上的一個
USB端口
? 備份機器人數據也可通過位于主板上的MC
memory card (PCMCIA) 接口
? 如果使用一個MC卡的適配器(選配
件) ，自動備份功能可以使用MC卡作為
備份的盤符;
焊接機器人附加功能介紹：
Touch Sensing焊縫自動尋找功能：
該功能是簡便有效的機器人焊縫找尋功能。工作原理：機器人通過焊機的電壓反饋，用焊絲端部碰觸工件上的兩個（或多個）基準點，來判斷工件的偏差情況，并對起弧焊接的位置坐標進行補償調整，實現焊縫起始點的自動尋找。
共包括焊接起始點傳感和終點傳感，多點傳感，焊接長度傳感，圓弧傳感以及傳感重試功能。并能在坡口內部進行傳感功能，檢測坡口幅寬變化自動調整焊槍擺動幅度及熔敷量。
坡口自適應軟件：可以在坡口大小不一致的情況下，可利用接觸傳感檢測坡口寬度同時修正焊接軌跡，跟據檢測結果自動調整焊接參數如擺幅和焊接電流，以改變?nèi)鄯舐驶蛱畛湫Ч_保焊縫余高一致。
